สายคู่บิดเกลียว (Twisted Pair Wire)

เป็นสายชนิดที่ได้รับความนิยมสูงสุดในการนำมาใช้งานตามห้องปฏิบัติการคอมพิวเตอร์ทั่วไป รวมทั้งตามสำนักงานต่างๆ สายชนิดนี้ได้ชื่อมาจากลักษณะองค์ประกอบภายในของสาย ที่เป็นสายลวดทองแดงสองเส้นนำมาพันเกลียวเข้าด้วยกันเพื่อทำให้เกิดเป็นสนามแม่เหล็ก ซึ่งใช้เป็นเสมือนเกราะสำหรับป้องกันสัญญาณรบกวนทั่วไปได้ในตัวเอง จำนวนรอบหรือความถี่ ในการพันเกลียว เช่น พันเกลียว 10 รอบต่อความยาว 1 ฟุต นั้นมีผลโดยตรงต่อกำลังของสนามแม่เหล็กที่เกิดขึ้น ถ้าจำนวนรอบสูงก็จะทำให้สนามแม่เหล็กมีกำลังแรงขึ้น สามารถป้องกัน สัญญาณรบกวนได้ดีขึ้น แต่ก็ทำให้สิ้นเปลืองสายมากขึ้น แต่ถ้าจำนวนรอบต่ำ ก็จะเกิดสนามแม่เหล็กกำลังอ่อน ซึ่งป้องกันสัญญาณรบกวนได้น้อยลงก็ใช้สายเปลืองน้อยลงเช่นกัน โดยทั่วไปแล้วสายชนิดนี้จึงมีคุณสมบัติในการป้องกันสัญญาณรบกวนได้ดีกว่าสายที่ไม่มีการ พันเกลียวเลยบริเวณแกน (Core) ของสายคู่บิดเกลียว สายคู่บิดเกลียว ประกอบด้วยสายทองแดงจำนวนหนึ่ง หรือหลายคู่สาย ห่อหุ้มสายด้วยฉนวนบางๆ เพื่อป้องกันไม่ให้เกิดการลัดวงจร แล้วนำมาพันเกลียวเข้าด้วยกันเป็นคู่ ทุกคู่จะถูกห่อหุ้มฉนวนอีกชั้นหนึ่งรวมกันเป็นสายขนาดใหญ่เพียงสายเดียว สายคู่บิดเกลียวแบ่งออกเป็นสองประเภทคือ
แบบไม่มีฉนวนหุ้ม (UTP : Unshielded Twisted Pair)
แบบมีฉนวนหุ้ม (STP : Shielded Twisted Pair)

สายคู่บิดเกลียวแบบไม่มีฉนวนหุ้ม (UTP : Unshielded Twisted Pair)
สาย UTP เป็นสายที่พบเห็นกันมาก มักจะใช้เชื่อมโยงคอมพิวเตอร์ไปยังอุปกรณ์สื่อสารตามมาตรฐานที่กำหนด สำหรับสายประเภทนี้จะมีความยาวของสายในการเชื่อมต่อได้ไม่เกิน 100 เมตร และสาย UTP มีจำนวนสายบิดเกลียวภายใน 4 คู่ คู่สายในสายคู่ตีเกลียวไม่หุ้มฉนวนคล้ายสายโทรศัพท์ มีหลายเส้นซึ่งแต่ละเส้นก็จะมีสีแตกต่างกัน และตลอดทั้งสายนั้นจะถูกหุ้มด้วยพลาสติก (Plastic Cover) ปัจจุบันเป็นสายที่ได้รับความนิยมมากที่สุด เนื่องจากราคาถูกและติดตั้งได้ง่าย แสดงดังรูป

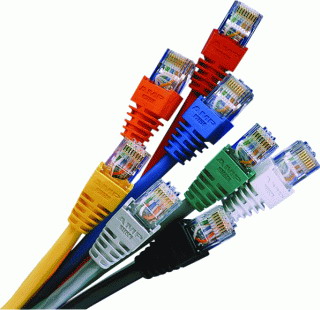

รูปแสดงสายคู่บิดเกลียวแบบไม่มีฉนวนหุ้ม (UTP : Unshielded Twisted Pair)



สาย UTP จะมีสายสัญญาณอยู่จำนวน 4 คู่ 8 เส้น ประกอบด้วย
เขียว – ขาวเขียว
ส้ม – ขาวส้ม
น้ำเงิน – ขาวน้ำเงิน
น้ำตาล – ขาวน้ำตาล

มาตรฐานสายสัญญาณ
สมาคมอุตสาหกรรมอิเล็กทรอนิกส์ หรือ EIA (Electronics Industries Association) และสมาคมอุตสาหกรรมโทรคมนาคม หรือ TIA (Telecommunication Industries Association) ได้ร่วมกันกำหนดมาตรฐาน EIA/TIA 568 ซึ่งเป็นมาตรฐานที่ใช้ในการผลิตสาย UTP โดยมาตรฐานนี้ได้แบ่งประเภทของสายออกเป็นหลายประเภทโดยแต่ละประเภทเรียกว่า Category N โดย N คือหมายเลขที่บอกประเภท ส่วนสถาบันมาตรฐานนานาชาติ (International Organization for Standardization) ได้กำหนดมาตรฐานนี้เช่นกัน โดยจะเรียกสายแต่ละประเภทเป็น Class A-F คุณสมบัติทั่วไปของสายแต่ละประเภทเป็นดังนี้
Category 1/Class A : เป็นสายที่ใช้ในระบบโทรศัพท์อย่างเดียว โดยสายนี้ไม่สามารถใช้ในการส่ง ข้อมูลแบบดิจิตอลได้
Category 2/Class B : เป็นสายที่รองรับแบนด์วิธได้ถึง 4 MHz ซึ่งทำให้สามารถส่งข้อมูลแบบดิจิตอล ได้ถึง 4 MHz ซึ่งจะประกอบด้วยสายคู่บิดเกลียวอยู่ 4 คู่
Category 3/Class C : เป็นสายที่สามารถส่งข้อมูลได้ถึง 16 Mbps และมีสายคู่บิดเกลียวอยู่ 4 คู่
Category 4 : ส่งข้อมูลได้ถึง 20 Mbps และมีสายคู่บิดเกลียวอยู่ 4 คู่
Category 5/Class D : ส่งข้อมูลได้ถึง 100 Mbps และมีสายคู่บิดเกลียวอยู่ 4 คู่
Category 5 Enhanced (5e) : มีคุณสมบัติเช่นเดียวกับ Cat 5 แต่มีคุณภาพของสายที่ดีกว่า เพื่อรองรับการส่งข้อมูลแบบฟูลล์ดูเพล็กซ์ที่ 1,000 Mbps ซึ่งใช้4 คู่สาย
Category 6/Class E :ส่งข้อมูลได้ถึง 10,000 Mbps รองรับแบนด์วิธได้ถึง 250 MHz
Category 7/Class F : รองรบแบนด์วิธได้ถึง 600 MHz และกำลังอยู่ในระหว่างการวิจัย

สาย UTP CAT3 นิยมใช้กับเครือข่าย LAN ตามมาตรฐาน IEEE 802.3 ทำงานที่ความเร็ว 10 Mbps โดยในการใช้งานจริง จะใช้เพียงสองคู่เท่านั้น ได้แก่คู่สีส้มและสีเขียว มาตรฐาน CAT3 ไม่สามารถรองรับการใช้งานกับเครือข่าย Fast Ethernet ความเร็ว 100 Mbps ได้ ดังนั้นในมาตรฐานนี้จึงต้องใช้สาย UTP CAT5 แทน สำหรับมาตรฐาน Fast Ethernet จะมีการใช้งานเพียงสองคู่เช่นเดียวกับ CAT3 เมื่อมาตรฐานความเร็วของเครือข่าย LAN เพิ่มขึ้นเป็น 1000 Mbps นั้น สาย UTP CAT5 ธรรมดา ไม่เหมาะสมที่จะรองรับการใช้งานที่ความเร็วขนาดนี้ โดยคงระยะสายประมาณ 100 เมตรได้ จึงต้องใช้สาย UTP CAT5e ซึ่งมีการป้องกันสัญญาณรบกวนได้ดีกว่า ทำให้สามารถรองรับการส่งข้อมูลที่ความเร็ว 1000 Mbps ที่ความยาว 100 เมตรได้ แต่ในมาตรฐาน 1000 Mbps นั้น การรับส่งข้อมูลภายในสายสัญญาณ จะใช้ครบทั้งสี่คู่

ปัจจัยที่ใช้กำหนดคุณภาพของสายสัญญาณ

ผู้ผลิตสาย UTP แต่ละ Category ต้องผลิตสายสัญญาณให้ได้คุณภาพขั้นต่ำตามที่กำหนดไว้ในมาตรฐาน ANSI/EIA/TIA-568-B (568-B.2 (Category 5e) และ 568.B.2-1 (category 6)) ซึ่งกำหนดค่าต่าง ๆ ในสาย UTP ดังนี้

Parameter dB	CAT5	CAT5e	CAT6
Minimum Frequency (สูงสุด)	100 MHz	100 MHz	250 MHz
Attenuation (สูงสุด)	24 dB	24 dB	36 dB
NEXT (ต่ำสุด)	27.1 dB	30.1 dB	33.1 dB
PS-NEXT(ต่ำสุด)	N/A	27.1 dB	33.2 dB
ELFEXT(ต่ำสุด)	17 dB	17.4 dB	17.3 dB
PS-ELFEXT(ต่ำสุด)	14.4 dB	14.4 dB	12.3 dB
ACR(ต่ำสุด)	3.1 dB	6.1 dB	-2.9 dB
PS-ACR(ต่ำสุด)	N/B	3.1 dB	-5.8 dB
Return Loss(ต่ำสุด)	8 dB	10 dB	8 dB
Propagation Delay (สูงสุด)	548 nsec	548 nsec	546 nsec
Delay Skew (สูงสุด)	50 nsec	50 nsec	50 nsec

ตารางแสดงข้อกำหนดคุณสมบัติของสาย UTP
Maximum Frequency คือค่าความถี่ของสัญญาณในสายสัญญาณ ค่าสูงดีกว่า แสดงถึงความสามารถในการ รองรับความถี่ที่สูงกว่า
Attenuation เป็นค่าการลดทอนของสัญญาณในสายสัญญาณ ค่าที่ต่ำกว่าจะดีกว่า แต่จากตาราง สาย UTP CAT6 จะสูงกว่า UTP CAT5 และ UTP CAT5e เนื่องจากเป็นการกำหนดที่ความถี่สูงสุดของสายสัญญาณ คือ 250 MHz ของ UTP CAT6 ในขณะที่ UTP CAT5 และ CAT5e กำหนดจากความถี่ที่ 100 MHz
NEXT (Near-end Crosstalk) เป็นค่าสัญญาณรบกวน (Crosstalk)ที่เกิดจากคู่สายที่ใช้ส่งสัญญาณอีกคู่ ต่อคู่ ที่ใช้ส่งสัญญาณที่ทำการวัด มีหน่วยเป็นเดซิเบล ค่าที่สูงหมายถึงสายสัญญาณคู่ที่วัดค่านี้ สามารถรองรับต่อ Crosstalk ที่เกิดได้ดีกว่า
PS-NEXT (Power Sun NEXT) เป็นค่าสัญญาณรบกวนจากการใช้สายสัญญาณครบทั้งสี่คู่ โดยวัดสัญญาณ รบกวนที่เกิดจากสายสัญญาณในอีก 3 คู่ ที่เกิดต่อสายคู่ที่วัดสัญญาณ เป็นค่าที่ใช้ทดสอบเพื่อให้แน่ใจว่า สายสัญญาณทั้งสี่คู่ สามารถใช้งานพร้อมกันได้โดยไม่ก่อสัญญาณรบกวนระหว่างกันมากเกินไป
ELFEXT (Equal Level FEXT) เป็นค่าการลดทอนของสัญญาณที่เกิดจาก Crosstalk ค่าที่ต่ำแสดงอัตราการ สูญเสียข้อมูลที่สูงกว่าค่ามาก
PSELFEXT (Power Sum ELFEXT) เป็นค่า FEXT ที่วัดจากสายสัญญาณทั้งสี่คู่
ACR เป็นค่าที่ใช้บอกความคุณภาพของสายสัญญาณในการรองรับการส่งข้อมูล วัดจากอัตราส่วนระหว่าง การลดทอนของสัญญาณ กับค่า crosstalk ค่าที่สูงบอกถึงความสามารถในการรองรับ Bandwidth ที่มากกว่า
PSACR เป็นค่า ACR ที่วัดจากสายสัญญาณทั้ง 4 เส้น จากตาราง จะพบว่า ค่า ACR และ PSACR ของสาย UTP CAT 6 จะต่ำกว่า UTP CAT5 และ CAT 5e เนื่องจากเป็นการกำหนดที่ความถี่สูงสุดของสายสัญญาณ คือ 250 MHz ของ UTP CAT6 ในขณะที่ UTP CAT5 และ CAT5e กำหนดจากความถี่ที่ 100 MHz
Return Loss เป็นค่าอัตราส่วนการสะท้อนกลับของสัญญาณในสายจากปลายทาง ซึ่งจะขัดขวางการส่ง สัญญาณในสาย ทำให้สัญญาณในสายหาย สำหรับทั้ง UTP CAT5 , 5e, 6 กำหนดไว้ไกล้เคียงกัน โดยค่าที่ มากกว่า จะมีประสิทธิภาพดีกว่า
Propagation Delay เป็นระยะเวลาที่สัญญาณเดินทางอยู่ในสายสัญญาณจากจุดหนึ่ง ไปอีกจุด โดยมาตรฐาน EIA/TIA กำหนดให้ไม่เกิน 548 nsec ต่อระยะทาง 100 เมตร ในสาย UTP CAT5 , 5e และ 546 nsec ในสาย UTP CAT6
Delay Skew เป็นค่าบอกความแตกต่างของเวลาระหว่างสัญญาณในคู่สายสัญญาณที่เร็วที่สุด กับที่ช้าที่สุดใน สาย UTP เนื่องจากสัญญาณอาจเดินทางมาถึงปลายทางไม่พร้อมกัน ค่าสูงสุดกำหนดให้ไม่เกิน 50 nsec

คุณสมบัติของสาย UTP ที่ใช้ในการออกแบบ
ขนาดของสาย UTP เมื่อวัดเส้นผ่านศูนย์กลางภายนอกควรมีขนาดน้อยกว่า 0.25 นิ้ว หรือ 6.35 มิลลิเมตร โดยสายแต่ละเส้น ทนแรงดึงได้มากกว่า 400 นิวตัน คุณสมบัติในเรื่องการดัดโค้งของ สายมีรัศมีความโค้งได้เท่ากับ 1 นิ้ว ความต้านทานของสายตามมาตรฐานกำหนดไว้ โดยวัดที่ความยาว 100 เมตร ต้องมีความต้านทานไม่เกิน 9.38 โอห์ม (ที่อุณหภูมิ 20 องศาเซลเซียส) ความต้านทานของสายแต่ละคู่จะต้องต่างกันไม่เกินกว่า 5% คุณสมบัติทางด้านการเหนี่ยวนำร่วมของสายตัวนำให้เกิดคุณสมบัติเป็นตัวเก็บประจุเมื่อวัดที่ความถึ่ 1 กิโลเฮิรตซ์ อุณหภูมิ 20 องศาเซลเซียส ไม่ควรเกินกว่า 6.6 นาโนฟารัด ที่ความยาว 100 เมตร สำหรับสาย UTP CAT3 หากเป็นสาย UTP 4 และ 5 ควรมีค่าความจุไม่เกิน 5.6 นาโนฟารัด ค่าความจุของตัวเก็บประจุของแต่ละสาย เมื่อเทียบกับกราวน์ และวัดที่ความถี่ 1 กิโลเฮิรตซ์ มีค่าไม่เกินกว่า 330 PF ต่อความยาว 100 เมตร ที่อุณหภูมิ 20 องศาเซลเซียส ค่าลักษณะสมบัติอิมพีแดนซ์ของสาย UTP เป็นสิ่งที่มีความสำคัญ ค่านี้จะเกี่ยวกับการสะท้อนของสัญญาณ ถ้าการเชื่อมโยงไม่แมตซ์กันคุณสมบัติของสาย UTP ในเรื่องลักษณะสมบัติอิมพีแดซ์นี้มีค่า 100 โอห์ม +- 15 % ที่วัดที่ความถี่ 1 MHz จนถึงความถี่สูงสุดของสายที่ยอมรับในขอบเขตการใช้งาน เมื่อใช้งานสาย UTP ที่ความถี่สูงจะมีคุณสมบัติการสะท้อนกลับของสัญญาณหากไม่มีการแมตซ์ที่ปลายสาย ทำให้สัญญาณสะท้อนกลับเป็นตัวบั่นทอนสัญญาณให้เล็กลง การบั่นทอนในเรื่องนี้ เราเรียกว่า SRL-Structure Return Lose

ความถี่(f)	CAT3 (dB)	CAT4 (dB)	CAT5 (dB)
1-10 MHz	12	21	23
10-16 MHz	12-10 log(f/10)	21-10 log(f/10) 23	–
16-20 MHz	–	21-10 log(f/10) 23	–
20-100 MHz	–	–	23-10 log(d/20)
* f คือความถี่ใช้งาน

อัตราการบั่นทอนของสาย
การบั่นทอนสัญญาณของสาย UTP ขึ้นอยู่กับความถี่ที่ใช้งานถ้าการบั่นทอนคือค่าที่ทำให้สัญญาณลดต่ำลง ซึ่งค่าบั่นทอนนี้ขึ้นอยู่กับความถี่ที่ใช้งานโดยวัดที่ความยาวสาย 100 เมตร ตามมาตรฐานวัดที่อุณหภูมิ 20 องศาเซลเซียสซึ่งปกติค่าคงที่ที่วัดได้ควรจะได้น้อยกว่าค่าที่คำนวณได้จากสูตร

อัตราการบั่นทอน (f) <= k1 sqrt(f)+k2f+k3/sqrt(f)

* ค่าความถี่ f มีค่าจาก 0.772 MHz จนถึงค่าความถี่สูงสุดของข้อกำหนดของสายแต่ละชนิด

ชนิด	k1	k2	k3
สาย CAT3	2.320	0.238	0.000
สาย CAT4	2.050	0.043	0.057
สาย CAT5	1.967	0.023	0.050

* อัตราการบั่นทอนของสาย UTP ที่ใช้ในแนวราบ คิดที่ 100 เมตร อุณหภูมิ 20 องศาเซลเซียส

การครอสทอร์คที่ใกล้ปลายสาย
(NEXT – Near End Crosstalk Loss) เป็นการเหนี่ยวนำของสัญญาณจากเส้นหนึ่ง ไปยังอีกเส้นหนึ่งมีลักษณะที่สัญญาณเหมือนกับสัญญาณวิ่งเข้าหากัน NEXT มีค่าไปตามสูตร

NEXT (f)>= NEXT(0.772)-15 log(f/0.772)

* ค่าของการเหนี่ยวนำให้เกิดการครอสทอร์คนี้จะมีขนาดลดลงเมื่อความถี่สูงขึ้น

ข้อดีของสาย UTP
– ราคาถูก
– ติดตั้งง่ายเนื่องจากน้ำหนักเบา
– มีความยืดหยุ่น และสามารถโค้งงอได้มาก

ข้อเสียของสาย UTP
– ไม่เหมาะในการเชื่อมต่อกับอุปกรณ์ที่ห่างไกลมาก เพราะสัญญาณที่วิ่งบนสายจะถูกลดทอนลงไปตามความยาวของสาย (มีความยาวของสายในการเชื่อมต่อได้ไม่เกิน 100 เมตร)

สายคู่บิดเกลียวแบบมีฉนวนหุ้ม (STP : Shielded Twisted Pair)
สายสัญญาณ STP มีการนำสายคู่พันเกลียวมารวมอยู่และมีการเพิ่มฉนวนป้องกันสัญญาณรบกวน ซึ่งร่างแหนี้จะมีคุณสมบัติเป็นเกราะในการป้องกันสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้าต่างๆ เรียกเกราะนี้ว่า ชิลด์ (Shield) และเป็นสายสัญญาณที่ได้รับการพัฒนาต่อจากสาย UTP โดยเพิ่มการชีลด์กันสัญญาณรบกวนเพื่อทำให้คุณสมบัติโดยรวมของสัญญาณดีมากขึ้น คุณลักษณะของสาย STP ก็เหมือนกับสาย UTP คือมีเรื่องเกี่ยวกับอัตราการบั่นทอนครอสทอร์ก

สาย UTP คืออะไร ?

ก่อนอื่นเรามารู้จักสาย LAN กันซักหน่อย สาย LAN ที่คนส่วนใหญ่รู้จักและใช้งานอยู่นั้นมีชื่อ เรียกอย่างเป็นทางการว่า สาย UTP หรือสาย CAT5 นั่นเองสาย UTP เป็นสายสัญญาณที่ได้รับความนิยมมากที่สุดในปัจจุบันย่อมาจากคำว่า Unshielded Twisted Pair เป็นสายขนาดเล็กที่ไม่มีชีลด์ห่อหุ้ม มีเส้นตีเกลียวเป็นคู่ ๆ เพื่อลดสัญญาณรบกวนในการเชื่อมต่อจะใช้หัวต่อแบบ RJ-45เป็นสองหัวต่อสาย 1 เส้นสามารถต่อสายได้ยาวสูงสุดประมาณ100 เมตร อุปกรณ์ในการเชื่อมต่อคือสาย UTP,คีมยั้มหัว RJ-45,และชุดทดสอบสาย (Network Cable Tester)ชนิดของสาย UTP ที่มีใช้งานปัจจุบันมีดังนี้

ชนิดของสาย UTP ประกอบด้วย

1. COAXIAL CABLE คือ สายทองแดงที่นำมาใช้ในระบบ LAN ที่มีความเร็วที่ต่ำ MAXIMUM ของ SPEED จะอยู่ที่ 10Mbps ส่วนมากใช้ในระบบ BUS
2. UTP CAT5 คือสายทองแดงตีเลียวที่ใช้ในระบบ LAN ที่มีความเร็วปานกลาง MAXIMUM ของ SPEED อยู่ที่ 100Mbps ใช้ในระบบ RING, STAR และแบบผสม
3. UTP CAT5e CABLE คือสายทองแดงตีเกลี่ยวที่นำมาใช้ในระบบ LAN ที่มีความเร็วสูง MAXIMUM ของ SPEED อยู่ที่ 1Gbps
4. UTP CAT6 CABLE คือสายทองแดงตีเกลียวที่นำมาใช้ในระบบ LAN ที่มี MAXIMUM ของ SPEED อยู่ที่ 10Gbps BANWIDTH อยู่ที่ 250MHz
5. UTP CAT7 CABLE คือสายทองแดงตีเกลี่ยวที่นำมาใช้ในระบบ LAN ที่มีความเร็วสูง MAXIMUM ของ SPEED อยู่ที่ 10Gbps BANWIDTH อยู่ที่600 MHz เหล่านี้คือสายที่นำมาใช้ในระบบคอมพิวเตอร์ แต่ในปัจจุบันที่นิยมใช้และนำมาใช้กันมากที่สุดก็คือ สาย CAT5e และ CAT6 เพราะในประเทศไทยส่วนใหญ่ยังคงใช้ SWITCH ที่มีความเร็วอยู่ที่ 10/100/1000 Mbps ยังไม่มีใครที่ใช้เกินไปกว่านี้ อย่างเช่นส่วนใหญ่ในภาคอุตสาหกรรมโรงงานและสถานที่บริการทั่วๆ ไปยังใช้ 10/100 Mbps และที่ใช้ 1 Gbps ก็จะเป็ฯหน่วยงานที่ต้องการความเร็วที่สูงและต้องการใช้ Aplication ที่เยอะ และความเที่ยงตรงสูงนั่นเอง เนื่องจาก File ที่ใช้งานจะมีขนาดใหญ่

หมายเหตุ การที่สาย LAN ต้องมีการตีเกลียวเพื่อที่จะป้องกันสัญญาณรบกวนกันเองภายในสาย LAN โดยการตีเกลียวจะเป็นการทำให้คลื่นแม่เหล็กที่เกิดจากกระแสสัญญาณในสายทองแดงแต่ ละเส้นหักล้างกันเอง และแน่นอนว่าสายแบบ STP ซึ่งมีเกราะป้องกันสัญญาณรบกวนจากภายนอก ย่อมดีกว่าสายแบบ UTP แต่ทว่าราคาของสายแบบ STP ก็แพงกว่าแบบ UTP ด้วยเช่นกัน

การเรียงสายแบบมาตรฐานของสาย LAN จะมีอยู่ 2 แบบ คือ

1. การเข้าหัวLAN สำหรับทำสายตรง (Straight-Through Cable) การเข้าหัว LAN สำหรับทำสายตรงนั้นมีสองแบบดังนี้
   การเข้าหัวทั้งสองฝั่งเป็นแบบ TIA/EIA 568A ดังรูปข้างล่าง

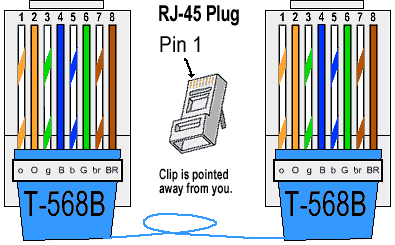

การเข้าหัวทั้งสองฝั่งเป็นแบบ TIA/EIA 568B ดังรูปข้างล่าง

ภาพการเรียงสายแบบมาตรฐานของสาย UTP

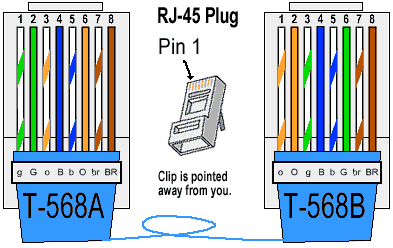

<<>li>การเข้าหัว LAN สำหรับการทำสายครอส (Crossover Cable) การเข้า LAN สำหรับการทำสายครอสนี้สามารถทำได้ง่ายๆ คือ ฝั่งหนึ่งเข้าหัวตามมาตรฐาน TIA/EIA 568A และอีกฝั่งหนึ่งเข้าหัวตามมาตรฐาน TIA/EIA 568B ดังรูปข้างล่าง

• Pin 1 เข้า Pin 3 ของอีกฝั่ง
• Pin 2 เข้า Pin 6 ของอีกฝั่ง
• Pin 3 เข้า Pin 1 ของอีกฝั่ง
• Pin 6 เข้า Pin 2 ของอีกฝั่ง

ประเภทของเครือข่ายคอมพิวเตอร์

  เครือข่ายสามารถจำแนกออกได้หลายประเภทแล้วแต่เกณฑ์ที่ใช้ เช่น ขนาด ลักษณะการแลกเปลี่ยนข้อมูลของคอมพิวเตอร์ เป็นต้น โดยทั่วไปการจำแนกประเภทของเครือข่ายมีอยู่ 3 วิธีคือ

1. LAN (Local Area Network) : ระบบเครือข่ายระดับท้องถิ่น

เป็นระบบเครือข่ายที่ใช้งานอยู่ในบริเวณที่ไม่กว้างนัก อาจใช้อยู่ภายในอาคารเดียวกันหรืออาคารที่อยู่ใกล้กัน เช่น ภายในมหาวิทยาลัย อาคารสำนักงาน คลังสินค้า หรือโรงงาน เป็นต้น การส่งข้อมูลสามารถทำได้ด้วยความเร็วสูง และมีข้อผิดพลาดน้อย ระบบเครือข่ายระดับท้องถิ่นจึงถูกออกแบบมาให้ช่วยลดต้นทุนและเพื่อเพิ่มประสิทธิภาพในการทำงาน และใช้งานอุปกรณ์ต่าง ๆ ร่วมกัน

2. MAN (Metropolitan Area Network) : ระบบเครือข่ายระดับเมือง

ระบบแมน (MAN : Metropolitan Area Network) เป็นระบบเครือข่ายที่มีการเชื่อมต่อกันในระหว่างที่กว้างใหญ่ ครอบคลุมระยะทางเป็น 100 กิโลเมตร ที่มีการติดต่อกันในระยะที่ไกลกว่าระบบแลนและใกล้กว่าระบบแวน เป็นการติดต่อระหว่างเมือง เช่น กรุงเทพฯ กับเชียงใหม่ เชียงใหม่กับยะลาหรือเป็นการติดต่อระหว่างรัฐ โดยมีรูปแบบการเชื่อมต่อแบบ Ring ตัวอย่างเช่น ระบบ FDDI (Fibre Data Distributed Interface) ที่มีรัศมีหรือระยะทางการเชื่อมต่ออยู่ที่ 100 กิโลเมตร อัตราความเร็วอยู่ที่ 100 Mbps มีรูปแบบการเชื่อมต่อที่ประกอบด้วยวงแหวนสองชั้นๆ แรกเป็น Primary Ring ส่วนชั้นที่ 2 เป็น Secondary Ring หรือ Backup Ring โดยชั้น Secondary Ring จะทำงานแทนกันทันทีที่สายสัญญาณใน Primary Ring ขาดFDDI เป็นโปรโตคอลของเครือข่ายที่เน้นการจัดส่งข้อมูลที่ความที่ความเร็วสูง ส่งได้ในระยะทางที่ไกลและมีความน่าเชื่อถือสูง เนื่องจากใช้สายใยแก้วนำแสง จึงมีผู้นำ FDDI สูง มาใช้เป็นแบ็กโบนเพื่อการขนส่งข้อมูล อย่างไรก็ดีค่าใช้จ่ายในการติดตั้งระบบ FDDI สูง ประกอบกับการที่ระบบ Gigabit Ethernet ถูกออกแบบมาให้แทนที่ FDDI ดังนั้นโครงข่ายนี้กำลังถูกกลืนด้วยวิวัฒนาการทางเทคโนโลยีในที่สุด

3. WAN (Wide Area Network) : ระบบเครือข่ายระดับประเทศ หรือเครือข่ายบริเวณกว้าง

เป็นระบบเครือข่ายที่ติดตั้งใช้งานอยู่ในบริเวณกว้าง เช่น ระบบเครือข่ายที่ติดตั้งใช้งานทั่วโลก เป็นเครือข่ายที่เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์ที่อยู่ห่างไกลกันเข้าด้วยกัน อาจจะต้องเป็นการติดต่อสื่อสารกันในระดับประเทศ ข้ามทวีปหรือทั่วโลกก็ได้ ในการเชื่อมการติดต่อนั้น จะต้องมีการต่อเข้ากับระบบสื่อสารขององค์การโทรศัพท์หรือการสื่อสารแห่งประเทศไทยเสียก่อน เพราะจะเป็นการส่งข้อมูลผ่านสายโทรศัพท์ในการติดต่อสื่อสารกันโดยปกติมีอัตราการส่งข้อมูลที่ต่ำและมีโอกาสเกิดข้อผิดพลาด การส่งข้อมูลอาจใช้อุปกรณ์ในการสื่อสาร เช่น โมเด็ม (Modem) มาช่วย

Computer Network คืออะไร
     Computer Network คือระบบเครือข่ายคอมพิวเตอร์ ซึ่งหมายถึงการเชื่อมต่อคอมพิวเตอร์ตั้งแต่ 2 เครื่องขึ้นไปเข้าด้วยกันด้วยสายเคเบิล หรือสื่ออื่นๆ ทำให้คอมพิวเตอร์สามารถรับส่งข้อมูลแก่กันและกันได้ ในกรณีที่เป็นการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์หลายๆ เครื่องเข้ากับเครื่องคอมพิวเตอร์ขนาดใหญ่ที่เป็นศูนย์กลาง เราเรียกคอมพิวเตอร์ที่เป็นศูนย์กลางนี้ว่า โฮสต์ (Host) และเรียกคอมพิวเตอร์ขนาดเล็กที่เข้ามาเชื่อมต่อว่า ไคลเอนต์ (Client/Terminal)
     ระบบเครือข่าย (Network) จะเชื่อมโยงคอมพิวเตอร์เข้าด้วยกันเพื่อการติดต่อสื่อสาร   เราสามารถส่งข้อมูลภายในอาคาร หรือข้ามระหว่างเมืองไปจนถึงอีกซีกหนึ่งของโลก   ซึ่งข้อมูลต่างๆ อาจเป็นทั้งข้อความ รูปภาพ เสียง ก่อให้เกิดความสะดวก รวดเร็วแก่ผู้ใช้   ซึ่งความสามารถเหล่านี้ทำให้เครือข่ายคอมพิวเตอร์มีความสำคัญ และจำเป็นต่อการใช้งานในแวดวงต่างๆ
     รูปแบบของเน็ตเวิร์คแบ่งได้เป็น 3 ลักษณะ ดังนี้
1. LAN (Local Area Network) เป็นกลุ่มของคอมพิวเตอร์ที่เชื่อมต่อกันในพื้นที่จำกัด เช่นภายในตึกสำนักงาน หรือภายในโรงงาน ส่วนมากจะใช้สายเคเบิ้ลในการติดต่อสื่อสารกัน
2. MAN (Metropolitan Area Network) เป็นการนำระบบ LAN หลายๆ LAN ที่มีพื้นที่อยู่ใกล้เคียงกันมาเชื่อมต่อกัน ให้มีขนาดใหญ่ขึ้น เช่นเชื่อมต่อกันในเมือง หรือในจังหวัด เป็นต้น
3.WAN (Wide Area Network) เป็นกลุ่มของคอมพิวเตอร์ที่เชื่อมต่อกันแบบกว้างขวาง อาจจะเป็นภายในประเทศ หรือระหว่างประเทศเป็นการใช้ หลายๆ LAN หรือหลายๆ MAN ซึ่งอยู่คนละพื้นที่ เชื่อมต่อเข้าหากัน เช่น สำนักงานที่ New York เชื่อมต่อกับที่ London การติดต่อสื่อสารกัน อาจจะใช้ตั้งแต่สายโทรศัพท์จนกระทั่งถึงดาวเทียม
    -อาจจะมีอีกประเภทหนึ่ง คือ SAN (Small Area Network) เป็นกลุ่มของคอมพิวเตอร์ที่เชื่อมต่อกันในพื้นที่ขนาดเล็กมาก อาจจะเป็นในบ้าน หรือสำนักงานขนาดเล็กที่มีจำนวนของคอมพิวเตอร์ไม่ควรจะเกิน 10 เครื่อง
